單晶硅壓力變送器
產品簡介
單晶硅壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后轉變成4～20mA DC信號輸出。單晶硅壓力變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。單晶硅壓力變送器外殼為特殊防爆殼體，可以帶內置電池供電和外置24VDC兩線制供電，采用壓阻式傳感器芯體，殼體為不銹鋼外殼，外殼防護等級為IP65。
產品特點
●測量范圍廣，鑄鋁防爆殼體，壓力接口形式多樣；
●輸出信號形式多樣，現場可調可顯示；
●多重防護，抗電磁干擾能力強；
●表壓、絕壓和密封參考?jí)憾喾N壓力類型；
●可配LCD數顯表、LED數顯表；
●高準確度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高；
●體積小、重量輕、安裝、調試、使用方便；
●工業領域中非常佳的總體性能±0.15%，令回路性能非常優化；
●五年穩定性±0.15%，可大大降低校驗和維護的費用；
●更快的動態響應，可降低過程的可變性；
●引進技術可實現全面測量方案；
●零點可遷移，量程可調節。
技術參數
●測量范圍：-100kPa…0kPa~10kPa…100MPa
●壓力類型：表壓、絕壓、密封表壓
●過 壓：1.5倍滿量程壓力/ 110MPa(取*小值)
●精 度：±0.5%FS
●長期穩定性：±0.3%FS/年
●零點溫度誤差：≤±0.04%FS/℃ (≤100kPa) ；≤±0.03%FS/℃ (＞100kPa)
●滿度溫度誤差：≤±0.04%FS/℃ (≤100kPa) ；≤±0.03%FS/℃ (＞100kPa)
●輸出信號：RS485接口（MODBUS-RTU協議）
●額定工作溫度： -10℃~60℃
●測溫誤差：±2℃（溫度功能為選配）
●極限工作溫度： -30℃~85℃
●貯存溫度： -40℃~85℃
●供電電源： 9V～28V DC
●顯示方式： 4位0.36``數碼管
●顯示范圍： -1999 ~ 9999
●絕緣電阻： 100V，100M
●振 動： 5g，10Hz~200Hz
●沖 擊： 20g，11ms
●防護等級： IP65
●重 量： 約900g
產品選型
一、外形尺寸

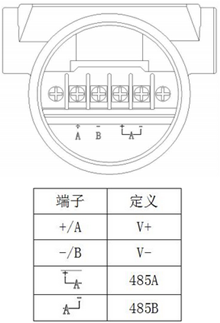

二、電氣連接
三、單晶硅壓力變送器正確使用
壓力傳感器使用過程應注意考慮下列情況：
1、防止變送器與腐蝕性或過熱的介質接觸；
2、防止渣滓在導管內沉積；
3、測量液體壓力時，取壓口應開在流程管道側面，以避免沉淀積渣；
4、測量氣體壓力時，取壓口應開在流程管道**，并且變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中；
5、導壓管應安裝在溫度波動小的地方；
6、測量蒸汽或其它高溫介質時，需接加緩沖管（盤管）等冷凝器，不應使變送器的工作溫度超過極限；
7、冬季發生冰凍時，安裝在室外的變送器必需采取防凍措施，避免引壓口內的液體因結冰體積膨脹，導至傳感器損壞；
8、測量液體壓力時，變送器的安裝位置應避免液體的沖擊（水錘現象），以免傳感器過壓損壞；
9、接線時，將電纜穿過防水接頭（附件）或繞性管并擰緊密封螺帽，防雨水等通過電纜滲漏進變送器殼體內
